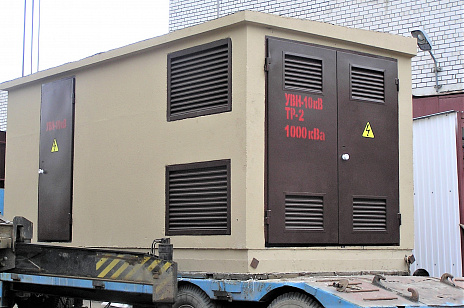

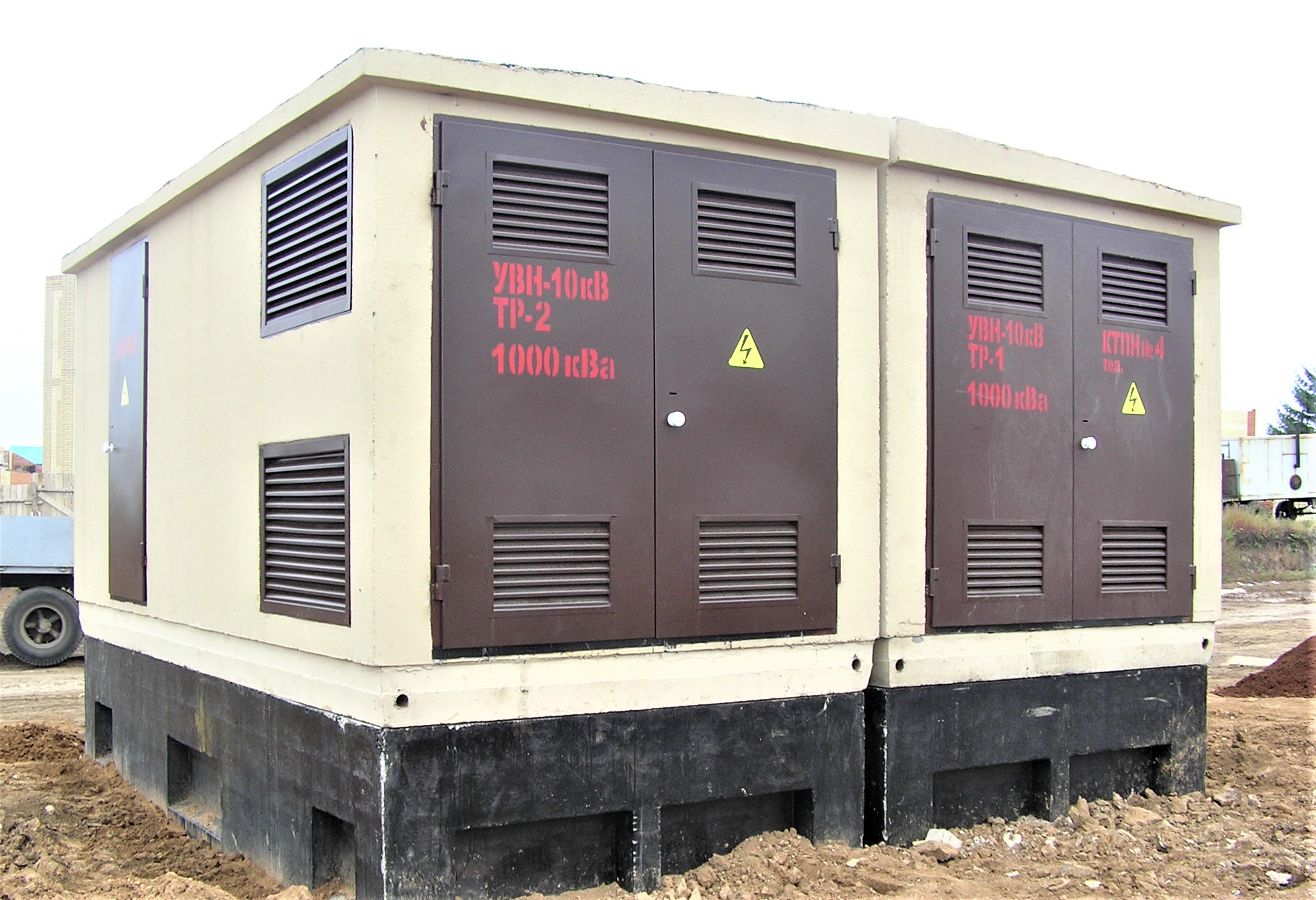

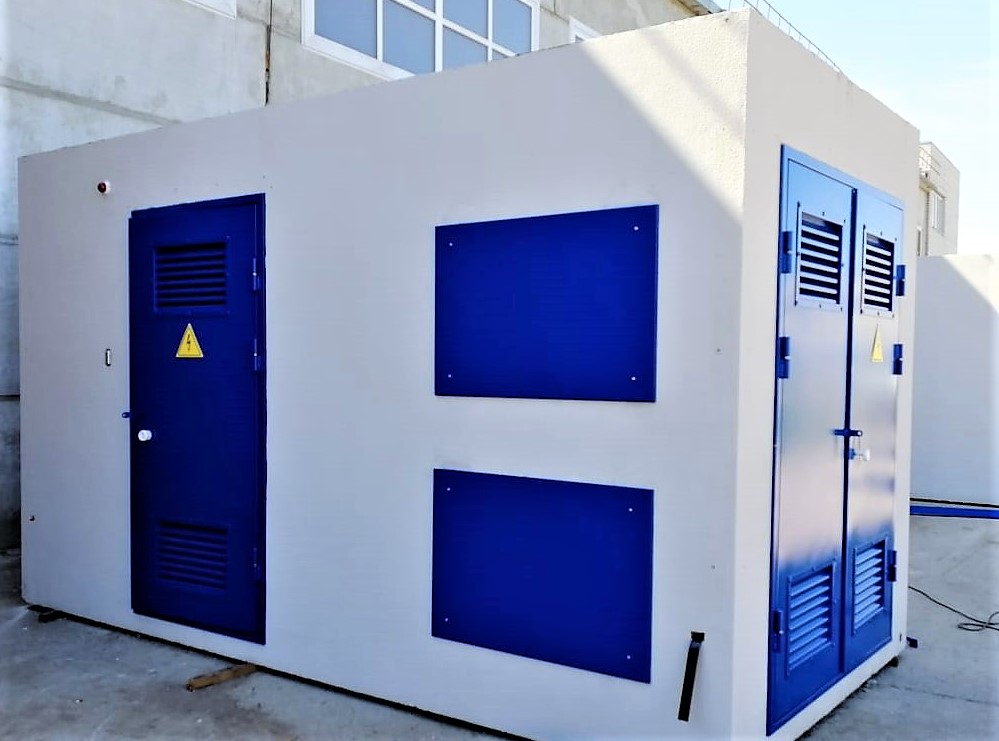

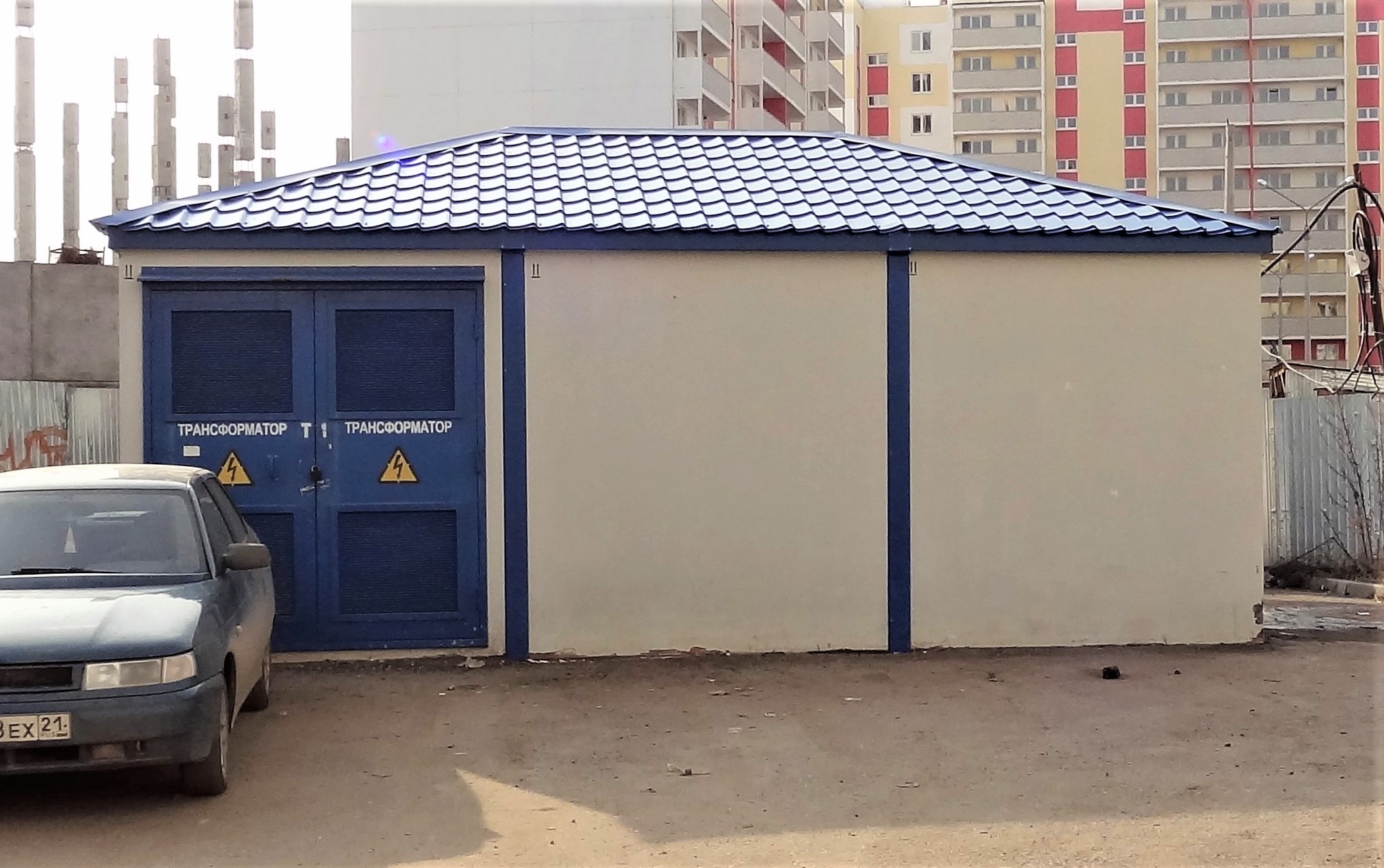

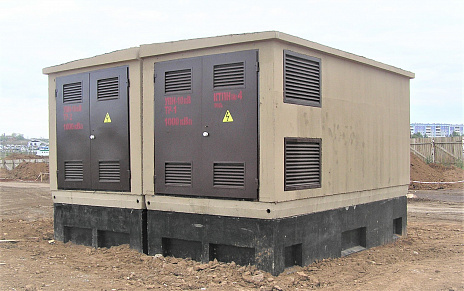

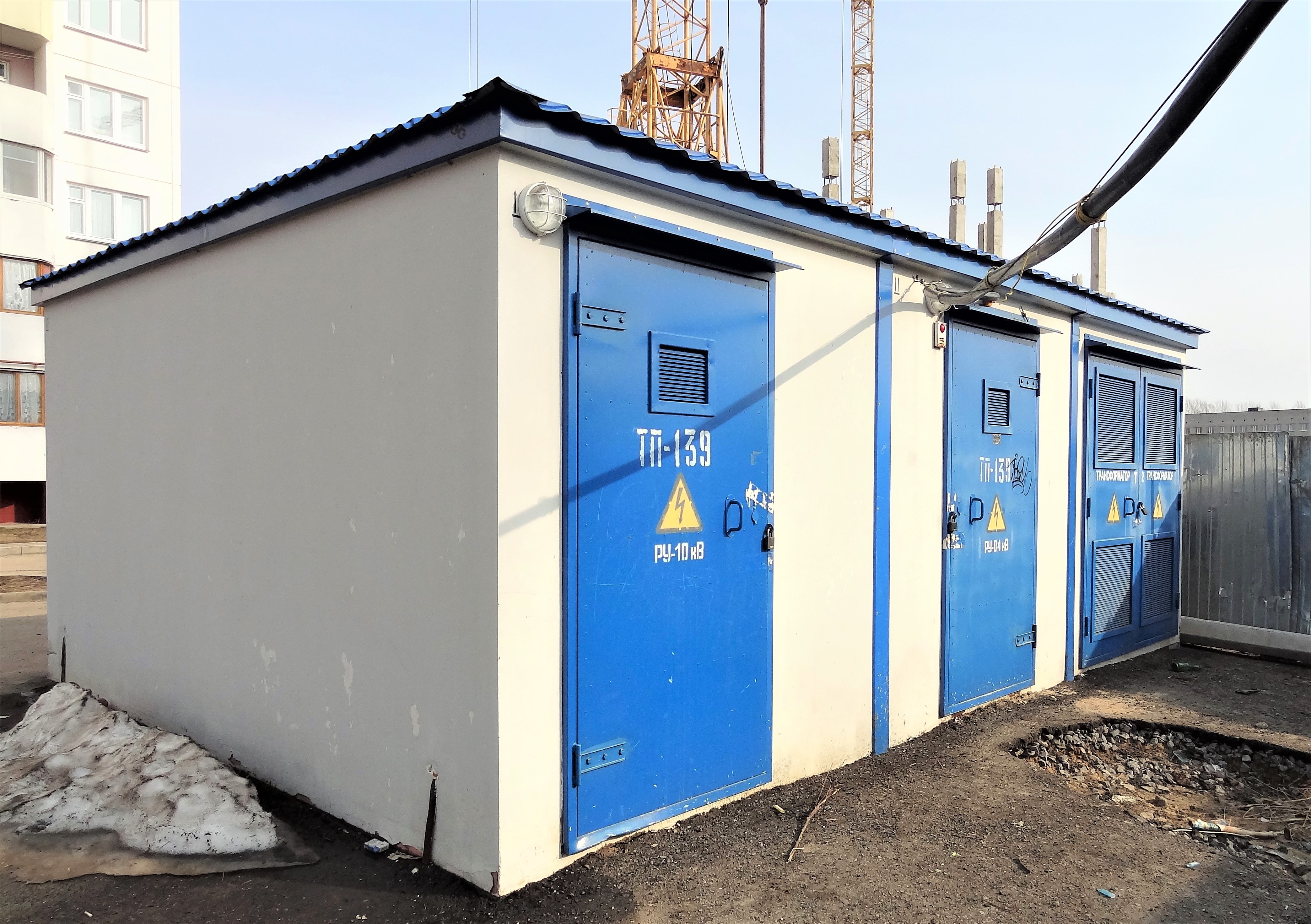

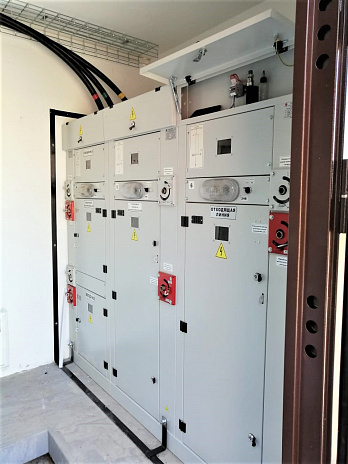

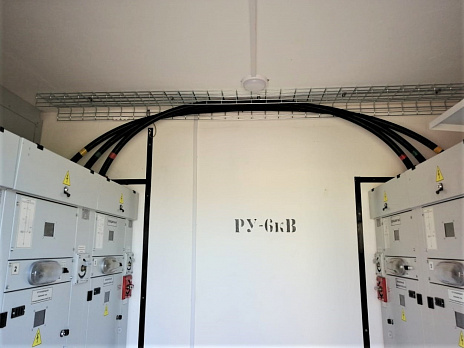

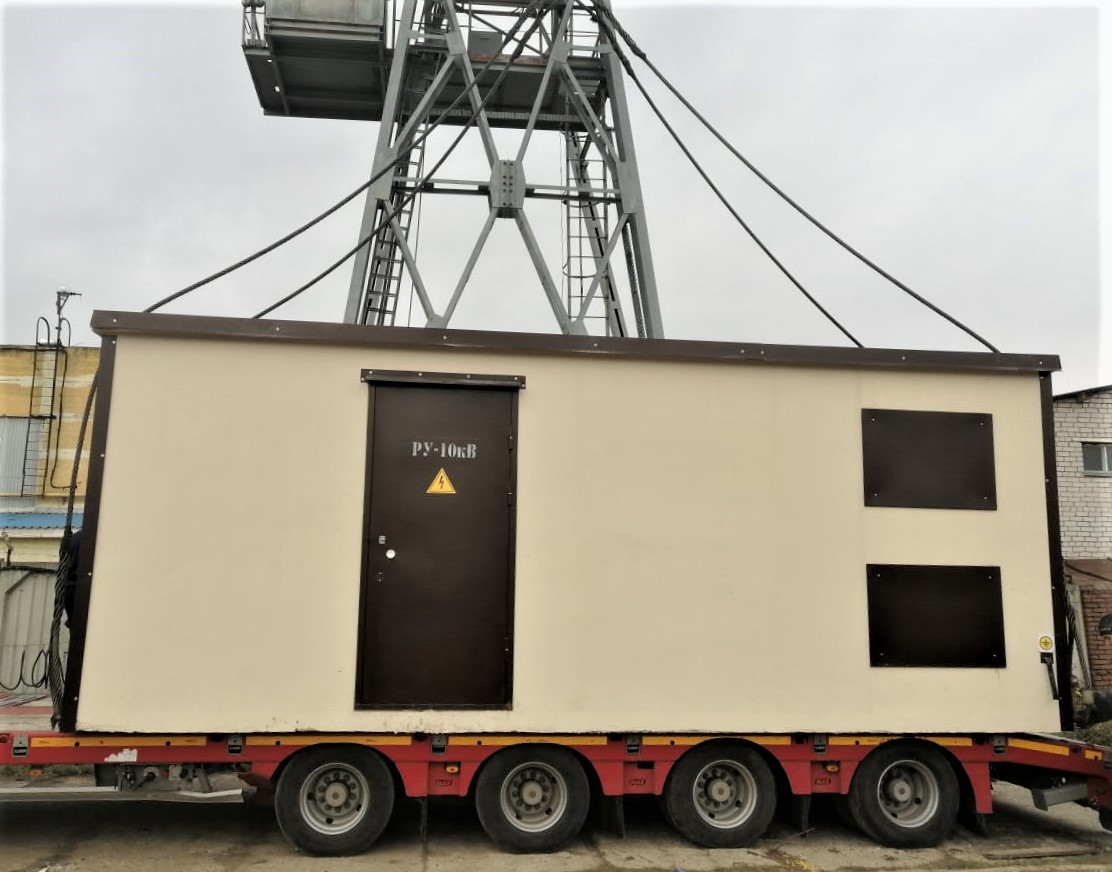

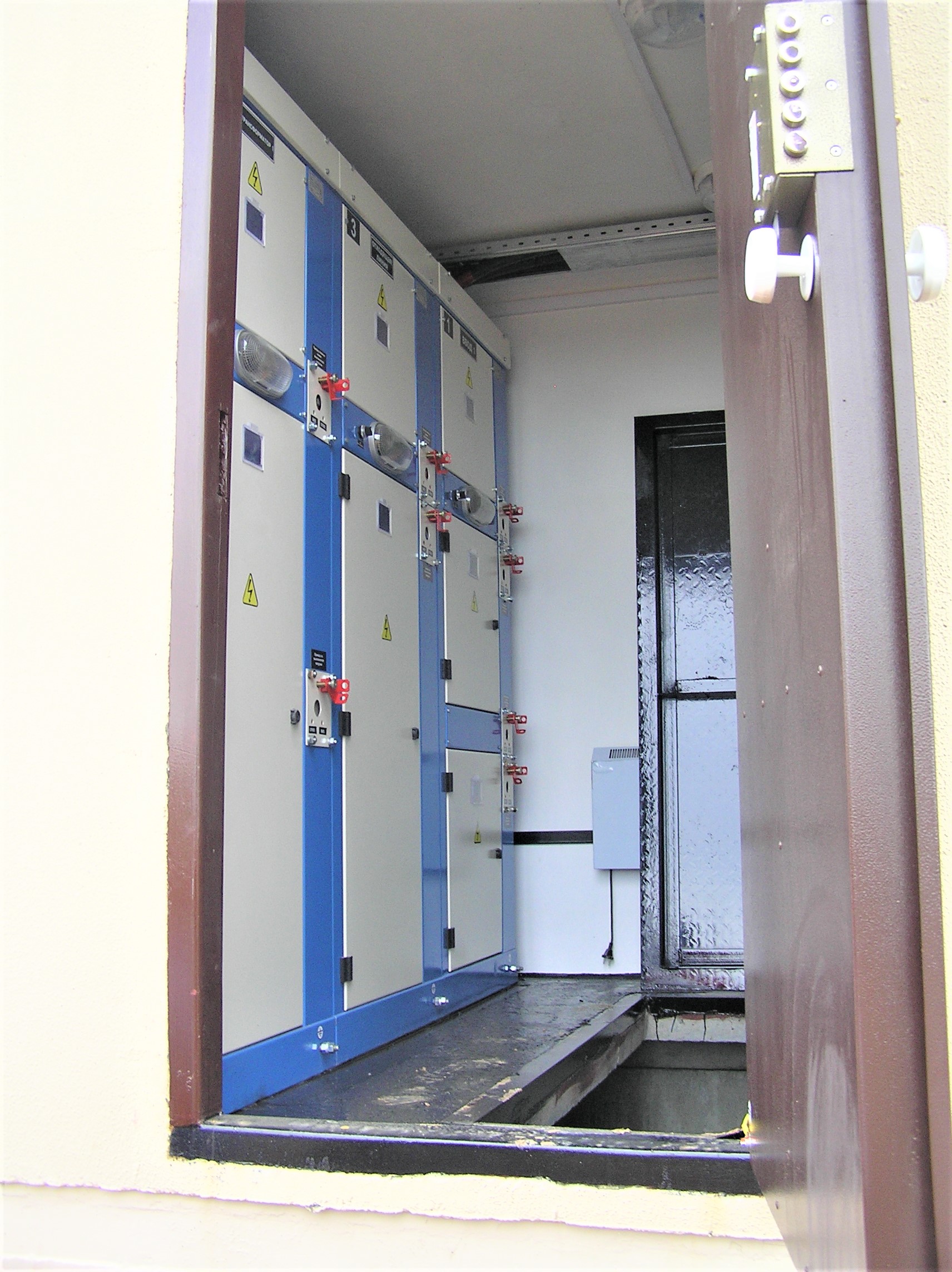

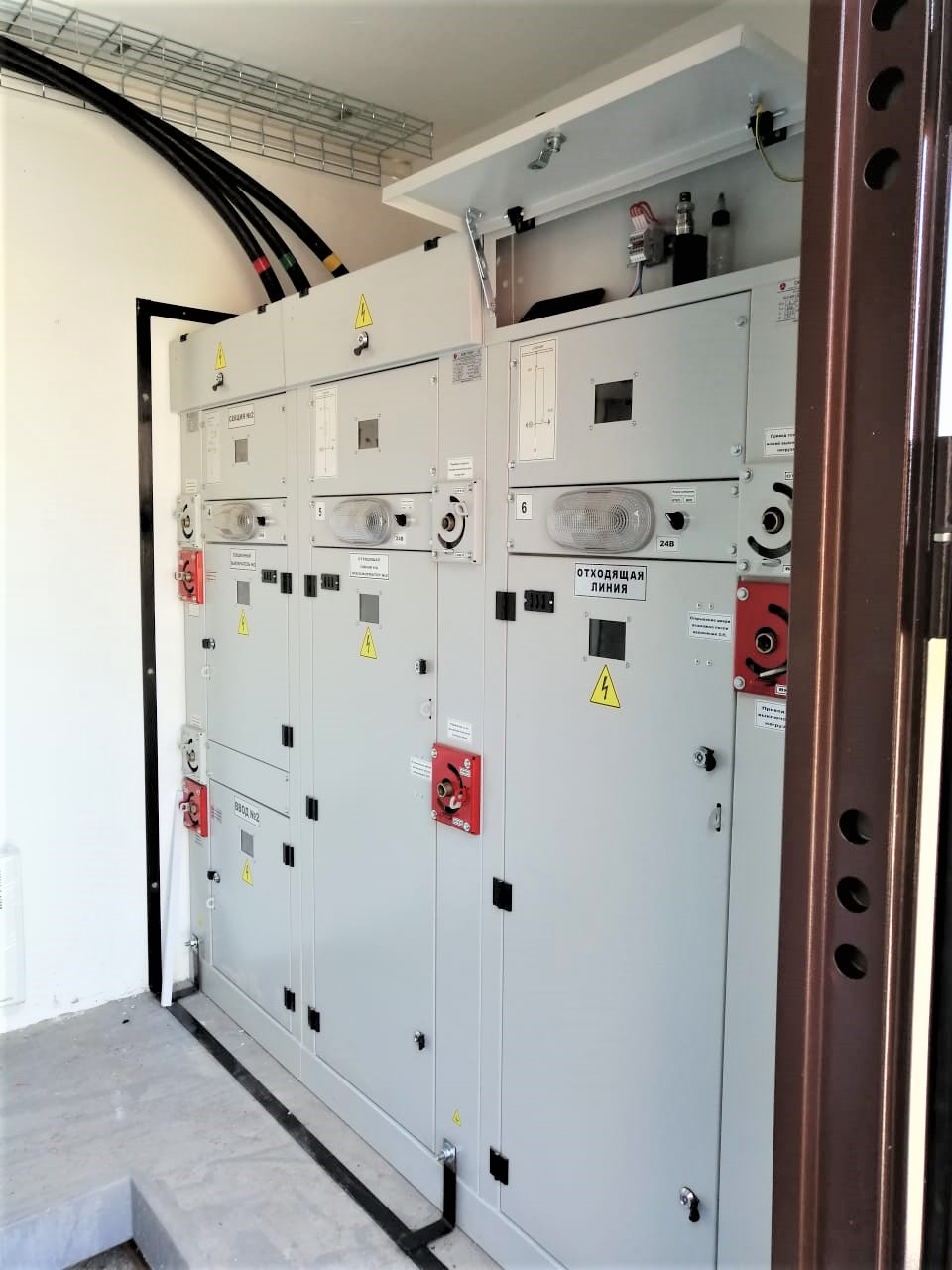

КТПНБ утепленного исполнения в бетонных блоках

Опросный лист (Скачать)

НАЗНАЧЕНИЕ

Блочная комплектная трансформаторная подстанция в бетонной оболочке (БКТП) номинальным напряжением 6(10)/0,4 кВ с трансформаторами мощностью до 1600 кВА служит для приема, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6(10) кВ частотой 50 Гц и предназначена для использования в системах электроснабжения гражданских и промышленных объектов.

БКТП является изделием полной заводской готовности. В зависимости от проекта выпускаются одно, двух, четырех трансформаторные подстанции.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Признаки классификации КТПНБ	Исполнение
По типу силового трансформатора	С масляным трансформатором; с трансформатором, заполненным негорючим жидким диэлектриком; с сухим трансформатором
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН)	С глухозаземленной нейтралью; с изолированной нейтралью
По взаимному расположению изделий	Однорядное; двухрядное
По числу применяемых силовых трансформаторов	С одним трансформатором; с двумя или более трансформаторами
Наличие изоляции шин распределительном устройстве со стороны НН (РУНН)	С неизолированными шинами; с изолированными шинами (КТПНБ мощностью 1000кВА и выше)
По выполнению высоковольтного ввода	Кабельный, шинный, воздушный
По выполнению выводов (шинами и кабелями) в РУНН	Вывод вверх; вывод вниз; вывод вверх и вниз
По климатическим исполнениям и месту размещения	Категории 1, 3 исполнения У; категория 1, исполнения ХЛ по ГОСТ 15150, ГОСТ 15543 и в сочетании категорий (смешанная установка): 1- для устройства со стороны высшего напряжения (УВН), шинопровода и силового трансформатора; 3 исполнения У для РУНН
По виду оболочек и степени защиты	По ГОСТ 14254
По способу установки автоматических выключателей	С выдвижными выключателями; со станционарными выключателями
По назначению шкафов РУНН	Вводные, линейные, секционные

Наименование параметра	Значение параметра
Мощность силового трансформатора, кВА	63; 100; 160; 250; 400; 630; 1000; 1600
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне ВН, Кв	7; 2; 12
Номинальное напряжение на стороне НН, кВ	0,23; 0,4; 0,69
Ток термической стойкости в течение 1 с на стороне ВН, кА	8; 10; 12,5; 16; 20; 25; 31,5
Ток электродинамической стойкости на стороне ВН, кА	21; 26; 32; 41; 51; 64
Уровень изоляции по ГОСТ 1516.1 с масляным трансформатором с сухим трансформатором и с негорючим жидким диэлектриком	Нормальная изоляция Облегченная изоляция

Полезная информация

Габаритные
размеры

Схемы
главных цепей

Конструкция
устройства

Руководство по
эксплуатации

Сертификаты
соответствия

Габаритные размеры КТПН Б

КОНСТРУКЦИЯ УСТРОЙСТВА

Конструкция подстанции должна соответствовать требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4.
Отсеки высокого напряжения подстанции должны иметь дверки и защитные экраны отсеков выключателей нагрузки.
По способу защиты человека от поражения электрическим и током подстанция относится к 1 классу ГОСТ 12.2.007.0.
Степень защиты персонала от соприкосновения с токоведущими частями, находящимися внутри оболочки, а также степень защиты электрического оборудования, расположенного внутри оболочки, от попадания внешних твердых предметов и от проникновения воды – IP23 ГОСТ 14254.
На наружных сторонах дверей отсеков высокого и низкого напряжения подстанции должны быть необходимые предупредительные надписи и обозначения в соответствии с требованиями ГОСТ 12.4.026.
Металлические нетоковедущие части аппаратов, которые могут оказаться под напряжением вследствие нарушения изоляции, должны иметь электрический контакт с заземляемым корпусом подстанции по ГОСТ 12.1.030.
Снаружи корпуса, в двух местах должны быть предусмотрены площадки для видимого присоединения к контуру заземления, выполняемого в соответствии с требованиями “Правил устройств электроустановок (ПУЭ)”. В непосредственной близости от площадок красной эмалью должен быть нанесен знак заземления по ГОСТ 21130.
В подстанции со стороны ВН должны быть блокировки, не допускающие включение разъединителей при включенных ножах заземления и включение ножей заземления при включенных разъединителях.
В подстанции должна быть исключена возможность оперирования высоковольтным разъединителем под нагрузкой.
Конструкция подстанции должна обеспечивать локализацию короткого замыкания не более 0,2 с. При этом не должно быть прожогов оболочки и выбросов продуктов горения за пределы шкафа.
Цепи низкого напряжения не должны проходить через отсек высокого напряжения.
Замена ламп освещения должна производиться без снятия напряжения.
Высоковольтный, трансформаторный и низковольтный отсеки должны быть разделены.

Инструкция по монтажу БКТП

Руководство по эксплуатации КТПНБ
